Машина для свердління кісткового нігтя
Машина для свердління кулачкового гвинтового пістолета Машина свердління кулачкового пистолета спеціально для круглого та малого свердління. Він може обробляти концентричні отвори, ексцентричні отвори та індексації дірок. Деталі продукту Вступ Інструмент різальний інструмент: він приймає структуру: серводвигатель для приводу кулькового гвинта ...
Опис

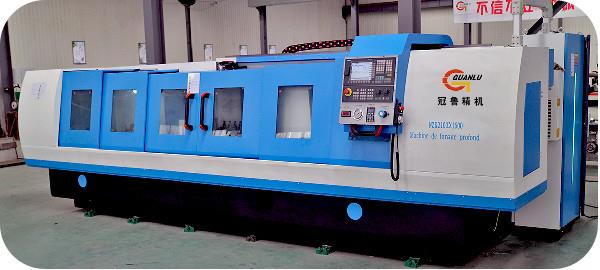

Свердлильний верстат з кістковим гвинтовим пістолетом
Спеціально для свердління кулачкового пистолета, призначеного для обробки круглих і малих отворів. Він може обробляти концентричні отвори, ексцентричні отвори та індексації дірок.
Детальна інформація про продукт Вступ
Інструмент для різання: Приймається структура: серводвигун, який запускає м'яч за допомогою еластичної муфти, який можна реалізувати безконтактне регулювання швидкості.
Затискання заготовок: передній кінець голівки і направляючої рами шпиндель зібраний з конусним диском. Гідравлічна система контролює осьовий рух шпинделя головки; Використовуючи фаски конічного диска та кінці заготовки, заготовку можна затиснути та встановити автоматично.
Система керування ЧПУ: Siemens.
Кермальні рейки: машина приймає лінійну направляючу рейку.
Свердла для свердління: використовується для обертання деталі; Він приймає сервопривід головного двигуна, щоб обертати шпиндель, що обертається через синхронний ремінь та синхронний ремінь колеса, безконтактне регулювання швидкості. і максимальна швидкість шпинделя може досягати 6000r / min. Основна потужність двигуна: одиничний шпиндель 3.7кВт; подвійний шпиндель 7,5 кВт (один мотор приводить обертання двох шпинделів); Чотири шпинделя 7,5 кВт х2 (один двигун приводу обертання двох шпинделів)
Підставка для дриль-бару: Підставка для свердла та свердла можна з'єднати разом; свердла в будь-якому положенні, а відстань між опорами бурильної труби є рівною.
Машина переважно параметри:
| Специфікація | Технічні характеристики | ПРИМІТКА | ||||
ZSK2102 | ZSK2102 × 2 | ZSK2102 × 4 | ||||
Робоча ємність | Діаметр діаметру свердління | Φ3 ~ Φ20мм | Φ3 ~ Φ20мм | Φ3 ~ Φ20мм | ||
Максимальна глибина заготовки | 500 / 1000мм | 500 / 1000мм | 500 / 1000мм | |||
Максимальна довжина роботи | 500 / 1000мм | 500 / 1000мм | 500 / 1000мм | |||
Діапазон оброблюваної деталі | Φ15 ~ Φ100мм | Φ15 ~ Φ100мм | Φ15 ~ Φ100мм | |||
Кількість шпинделя | 1 | 2 | 4 | |||
Шпиндельна пропускна відстань | - | 140 мм | 140 мм | |||
Робота машини | Ось Z | Діапазон швидкості руху | 5 ~ 500 мм / хв | 5 ~ 500 мм / хв | 5 ~ 500 мм / хв | Безповоротний |
Швидкий швидкість проходження | 3000мм / хв | 3000мм / хв | 3000мм / хв | |||
Припливний моторний момент | 8нм | 11нм | 11нм | |||
Свердла | Макс. Швидкість обертання | 6000r / min | 6000r / min | 6000r / min | Безповоротний | |
Потужність двигуна | 3.7KW | 7,5 КВт | 7,5 КВт × 2 | Серводвигатель | ||
Головний бокс | Швидкість обертання | 120 г / хв | 120 г / хв | 120 г / хв | ||
Потужність двигуна | 1,5KW | 1,5KW | 1,5KW × 2 | |||
Охолоджувальна система | Макс. тиск | 10 МПа | 10 МПа | 10 МПа | Регульована | |
Макс. Потік | 100л / хв | 150л / хв | 200 л / хв | Регульована | ||
Точність фільтрації | 20 мкм | 20 мкм | 20 мкм | |||
Обсяг масляного бака (грубо) | 500 л | 1000 л | 1500л | |||
Інші | Загальна потужність машини (грубо) | 20.5 | 25 | 42 | ||
Площа поверху (грубо) | 4,8 м × 3,1 м | 4,8 м × 3,1 м | 4,8 м × 3,1 м | |||
Загальна вага машини (грубо) | 5т | 5.5T | 6т | |||
Максимальне співвідношення довжини та діаметра | 100: 1 | 100: 1 | 100: 1 | |||
Основні частини машини:
Стандартні деталі | Optiona частини |
Система Siemens і сервоприводний двигун | Гармата свердла |
Ланцюгові пластини типу чіп-конвеєра | Каструля з масляною краплею |
Паперовий фільтр | Допоміжні інструменти |
Насос для нарізної подачі масляної насосної групи | Ріжуча олія |
Дриль-бар підтримка відпочинку х2 групи | Залізна машина для видобутку нафти |
Сервопривід для свердла | Магнітні чіпси конвоок |
Т-образний робочий стіл | Інша система NC |
Лінійна направляюча рейка | |
Гідростанція | |
Постійна швидкість голови | |
| Інструкція з експлуатації машини x 1 копія |
