Машина для глибокого свердління отворів

Машина для глибокого свердління отворів, її також можна назвати машиною для глибокого свердління отворів BTA, BTA - це метод розвантаження стружки. Деякі роботи є порожнистими трубами, їм потрібно розширити отвір, тому це можна назвати верстатом для глибоких отворів, деякі роботи великі, тверді та дорогий матеріал, тому користувачам потрібно мати серцевину замість мікросхем, щоб вони могли використовувати процес трепанування глибоких отворів, тому його можна назвати машиною для глибокої трепанування отворів.

Функції машини для глибокого свердління BTA:

Суцільне свердління: за допомогою свердлильної головки верстат для глибокого свердління може свердлити від 30 мм до 150 мм (залежить від різних моделей верстатів для глибокого свердління). Він може свердлити всі метали, такі як нержавіюча сталь, чавун, звичайна сталь, мідь, нікель тощо.

Лічильник нудний: за допомогою контррозточної головки машина для глибокого свердління може просвердлити отвір розміром від 30 мм до 800 мм (залежить від різних моделей верстатів для глибоких отворів).

Тягнути нудно: за допомогою розточування головки, машина для глибоких отворів також може виконувати процес розточування глибоких отворів. у нас є дві структури тягового свердління, одна - це звичайне свердління глибоких отворів BTA та розточувальна машина, вона має лише функцію розточування. Клієнт не часто використовує цю функцію. Інша структура спеціально розроблена для свердління глибоких отворів, ця машина дуже підходить для використання процесу розточування. Робота кінцевого споживача - довгі труби з тонкою стінкою, потребує процесу розточування, щоб зробити отвір прямим і меншим відхиленням отвору.

Полірування:За допомогою полірувальної головки роботи, які виконуються на верстаті для глибокого свердління, можуть мати кращу шорсткість внутрішньої поверхні отвору, цей інструмент зробить поверхню більш твердою та отримає шорсткість від Ra0,4-Ra0,8um.

Трепанування: Шляхом трепанування головки свердлильний верстат отримає серцевину з твердого стержня. Коли матеріали дорогі, робота має великий діаметр, клієнт використовуватиме цей процес для економії енергії (може використовувати менше електроенергії для роботи) і може повторно використовувати серцевину великого стрижня. тому машину для глибокого свердління можна також назвати машиною для трепанування глибоких отворів. Але якщо клієнт використовує лише процес трепанування глибоких отворів, у нас є модель машини для глибокого свердління, яка дещо відрізняється від традиційної машини для глибокого свердління.

Свердління/пропускна здатність:

Суцільне свердління: 30 мм-150 мм (різні моделі)

Розточування / зустрічне розточування / шліфування: 30 мм-800 мм (різні моделі)

Трепанування: 70 мм-800 мм (різні моделі)

Максимальна довжина глибокого свердління, свердління та трепанування становить 15 метрів.

Співвідношення діаметра отвору: 1:400

Наші верстати для глибокого свердління можуть свердлити різні отвори: наскрізний отвір, глухий отвір, концентричний отвір, ексцентричний отвір та східчастий отвір (для деяких потрібні спеціальні свердлильні пристрої)

Шорсткість отвору за допомогою різних процесів глибокого отвору:

Суцільне свердління: IT9-IT11, шорсткість свердління: Ra3,2-Ra6,3um

Грубе розточування: IT8-IT9, шорсткість отвору: Ra3,2-Ra6,3um

Точне розточування: IT7-IT9, шорсткість отвору для тонкого розточування: Ra1,6um-Ra3,2um

Шліфування: IT6-IT7, шорсткість шліфування: Ra0,4-Ra0,8um

Доступні моделі верстатів для глибокого свердління Dezhou Guanlu BTA:

Машина для свердління глибоких отворів T2120: максимальна потужність зустрічного розточування та витягування отворів становить 200 мм.

Верстати для глибокого свердління отворів T2125: максимальна потужність зустрічного розточування та витягування отворів становить 250 мм

Машина для свердління глибоких отворів T2135, максимальна потужність зустрічного розточування та витягування отворів становить 350 мм

Машина для свердління та розточування глибоких отворів T2150, максимальна потужність свердління отворів становить 500 мм.

Машина для глибокого розточування отворів T2180, максимальна потужність розточування становить 800 мм.

Машина для глибокого розточування отворів T21100, максимальна потужність розточування становить 1000 мм.

Галузі застосування машин для глибокого свердління:

Гідравлічні циліндри: Машина для свердління глибоких отворів широко використовується в промисловості гідравлічних циліндрів.

Автомобільна промисловість: блок циліндрів і головка циліндрів.

Нафтогазова промисловість: нафтопромислові машини для глибокого буріння є основним використанням системи глибокого буріння.

Вугільна промисловість: вугільна промисловість - це переважно галузь, яка використовує машини для глибоких свердловин.

Військова промисловість: стволи гармат виготовляються на верстатах для глибокого свердління ВТА.

Ми могли б виготовити комбінований верстат BTA для глибокого свердління та свердління гармати, який широко використовується в інших галузях промисловості. Він може просвердлити отвір від 6 мм до 100 мм. Таким чином, одна машина може використовувати дві системи глибокого свердління і отримати як великі, так і маленькі отвори.

Машина для глибокого свердління Dezhou Guanlu в основному має конструкції та параметри:

Станина машини:

Станина машини виготовлена ​​зі смоляного піску і нормалізована після відливання. Якщо глибина обробки перевищує 1 метр, станина машини має роздільну структуру, зібрану за допомогою високоміцних болтів і розташовану конусним штифтом.

Використовуйте подвійну прямокутну розсувну напрямну, точне шліфування, загартовування, твердість може бути HRC48-HRC52.

Ширина однієї направляючої шини х товщина=160 мм X 40 мм; загальна ширина направляючої 600мm; Стійка, яка обробляється шліфуванням і загартуванням, встановлена ​​всередині станини машини, яка використовується для приводу подачі ріжучого інструменту. Машина має велику несучу здатність, хорошу жорсткість і стабільну передачу.

Головна бабка

Використовується для приводу заготовки до обертання, закріпленої на лівому кінці станини машини; Триступінчаста ручна передача, швидкість безступінчаста на кожній передачі; Головний двигун приводить шпиндель до обертання після уповільнення синхронного ременя, синхронного шківа та системи передач.

Шестерні обробляються точним шліфуванням, поверхня шестерні гартується високочастотним загартуванням, а твердість поверхні зуба становить HRC48-52, так що шестерня може отримати високу міцність, високу твердість, високу зносостійкість і високу межу втоми, і може витримувати відносно велике змінне навантаження і ударне навантаження.

Для збільшення терміну служби шестерень і підшипників для циркуляції мастила використовується мастило.

Напірна головка масла

Використовується для наведення ріжучого інструменту, подачі різального масла та підтримки заготовки; Серводвигун приводить в рух осьовий рух, щоб адаптувати заготовку різної довжини, а також затягувати та послаблювати заготовку.

Серводвигун використовується для приводу головки тиску масла для затягування або послаблення заготовки з високою точністю і жорсткістю; вся головка тиску масла має коробчату структуру з високою точністю і жорсткістю.

Підтримуюча втулка масляної головки: Використовуйте конструкцію ущільнювальної частини з напрямним кільцем, з кращим ефектом масляного ущільнення, уникайте поганого явища повзання та блокування бурової штанги.

Направляюча втулка та опорна втулка напірної головки масла повинні бути виготовлені відповідно до

вимоги замовника; Якщо замовник не має особливих вимог, (якщо замовник замовив) зробимо відповідно до нашого стандарту.

Коробка дриля

Використовується для приводу обертання ріжучого інструменту; Триступінчаста ручна передача, швидкість безступінчаста на кожній передачі; З'єднувальна втулка хвостовика ріжучого інструмента встановлена ​​на передньому кінці шпинделя для затискання ріжучого інструменту. Головний двигун приводить шпиндель до обертання після уповільнення синхронного ременя, синхронного шківа та системи передач.

Шестерні обробляються точним шліфуванням, поверхня шестерні гартується високочастотним загартуванням, а твердість поверхні зуба становить HRC48-52, так що шестерня може отримати високу міцність, високу твердість, високу зносостійкість і високу межу втоми, і може витримувати відносно велике змінне навантаження і ударне навантаження.

Для збільшення терміну служби шестерень і підшипників для циркуляції мастила використовується мастило.

Опора для бурової штанги

Використовується для підтримки бурової штанги; Використовується інтегральна конструкція високої жорсткості, на якій монтується опорна втулка, яка може поглинати удари та вібрацію, що виникають під час обробки тощо.

Підвісний тяговий механізм встановлений на опорі для бурової штанги, після завершення отвору опора для бурової штанги автоматично повертається у вихідне положення.

Центр відпочинку

Використовується для підтримки заготовки; Триточкова центральна опорна конструкція закритого типу, два ролики знизу і один ролик зверху; Бічне положення двох роликів нижче регулюється гвинтом.

Основний список конфігурацій машини:

Стандартні конфігурації машини:

Станина верстата, передня бабка, держатель заготовки, головка тиску масла, опорна штанга, свердлильна коробка, ковзаюча напрямна, зубчаста рейка, система охолодження, система керування SIEMENS-828D, електрична шафа, центральна підставка, робоча лампа, паралелі машини та анкерний болт, посібник користувача машини.

Запчастини на вибір

Ріжучі інструменти, допоміжні інструменти, ріжуче масло, інші системи ЧПУ.

Вище наведено основні частини нашої машини, якщо вам потрібна додаткова інформація. будь ласка, зв'яжіться з нами безпосередньо.

ДЗГПереваги uanlu MACHINE в порівнянні з іншими конкурентами:

Предмети	Бренд Гуаньлу	Фотографії
Станина машини	HT300 Точна смоляно-пісочна чавунна лита і трикутник зміцнюють реберну коробку з високою стабільністю. Близько 800 кг на метр, набагато важче за інших.
Напірна головка масла	Приймає вбудовану конструкцію основного шпинделя, що зробило машину набагато стабільнішою та набагато більшою точністю

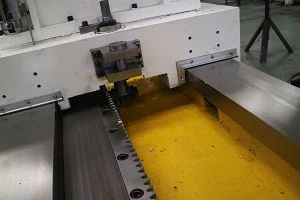

Направляюча рейка	Подвійна плоска напрямна, ширина однієї рейки становить 160 мм, товщина 40 мм, що гарантує велику вантажопідйомність.
Мастило направляючої рейки	Напрямна рейка використовує спеціальну технологію клею японської марки для змащування за рахунок меншого тертя, щоб зменшити стирання напрямних рейок
Машинна трансмісія	Рейчаста система передачі тайваньської марки, сервопривід, великий крутний момент і відсутність витрат на обслуговування в майбутньому.
Шпиндель верстата	Основний шпиндель машини - це кована частина, висока щільність, висока жорсткість. Деякі конкуренти використовують безшовні труби для зварювання труб. Шестерні високочастотні загартовані
Сервоконтролі для затискання роботи та подачі інструменту	Подвійна конструкція серводвигуна, одна для затягування і механічного переміщення тиску масла, інша для подачі інструменту. Зусилля затиску та швидкість подачі встановлюються з ЧПУ, менша трудомісткість.
Робоча зона чиста	Отвір для повернення масла з захисним кожухом для захисту від витоку масла на підлогу, що забезпечить чистоту робочої зони.
Центр відпочинку	Триточковий центральний опорний упор, підходить для затискання неправильної форми роботи.

ДЗГПереваги uanlu FACTORY в порівнянні з іншими конкурентами:

Наше місто є виробничою базою верстатів для глибокого свердління та свердління. Серед цих місцевих конкурентів наша компанія є першим вибором, коли клієнти відвідали нас і побачили наші машини для глибоких отворів. ми маємо абсолютні переваги, ніж інші.

1. Потужні механообробні засоби.Якісні та точні верстати виготовляються хорошими обробними машинами та кваліфікованими робітниками. У нас є направляюча шліфувальна машина німецької марки Heckert. Направляючий для машин для глибоких отворів є найважливішою частиною, він визначає точність машин. після шліфування нашою шліфувальною машиною поверхня станини машини схожа на дзеркало.

2. Найвідоміші техніки.У нашій компанії найпрофесійніші техніки. вони працювали в цій сфері більше 15 років. Вони сповнені досвіду, можуть проектувати машини для глибоких отворів відповідно до запитів клієнтів.

3. Бригади кваліфікованих робітників. У наш час найняти працівників непросто. Особливо кваліфіковані робітники. Але наша компанія має спеціальну систему управління, щоб утримувати цих кваліфікованих працівників. Тому всі наші машини збирають кваліфіковані працівники.

4. Наша машина для глибокого свердління BTA має розширену структуру.Реечна передача, яка може бути стабільною і матиме велику силу для машини та не потребує заміни запасних частин через один-два роки. Більш широка направляюча шина та надзвичайно міцний каркас станини машини, що дозволить зробити машину з великою вантажопідйомністю та з хорошою жорсткістю. Більше переваг повідомимо вам після зв'язку з нами.

5. Система контролю якості, від проектування машини, закупівлі деталей, обробки деталей, збирання машини, тестування машини, упаковки машини, усього процесу, у нас є система перевірки, щоб гарантувати якість машини для глибоких отворів.

6. Ми є єдиним виробником машин для глибоких отворів, який може підписати договір про гарантію якості та контракт на обслуговування після продажу,тому всі клієнти будуть впевнені після покупки наших машин.




Коротка інформація про компанію:

Dezhou Guanlu Precision Machinery Co., Ltd, заснована в 2011 році, ми є найвідомішим заводом у моєму регіоні з виробництва верстатів для глибокого свердління отворів. Моє місто Дечжоу є виробничою базою машин для глибоких отворів. У моєму місті виробляється майже 99% верстатів для глибокого свердління BTA.

На моєму заводі є власні потужні потужності для обробки, ми глибоко знаємо одну річ, без хорошого обладнання для обробки ви не зможете виготовити машини для глибоких отворів найкращої якості та найвищої точності. Тож у нас є направляюча шліфувальна машина Heckert німецької марки, найвідоміший китайський планувальник, VMC, токарні верстати, розточувальні верстати, фрезерні верстати тощо. З цими вищеописаними обробними машинами під належною системою управління, щоб ми могли мати швидку та стабільну доставку.

Наш верстат для глибокого свердління експортується в більш ніж 40 країн і завоював хорошу репутацію та славу. З кожним днем ​​ми покращували якість і структуру. Будь ласка, перегляньте наш оновлений зовнішній вигляд нашої машини нижче:
